2、特點：

加工穩定，可滿足多種加工需求

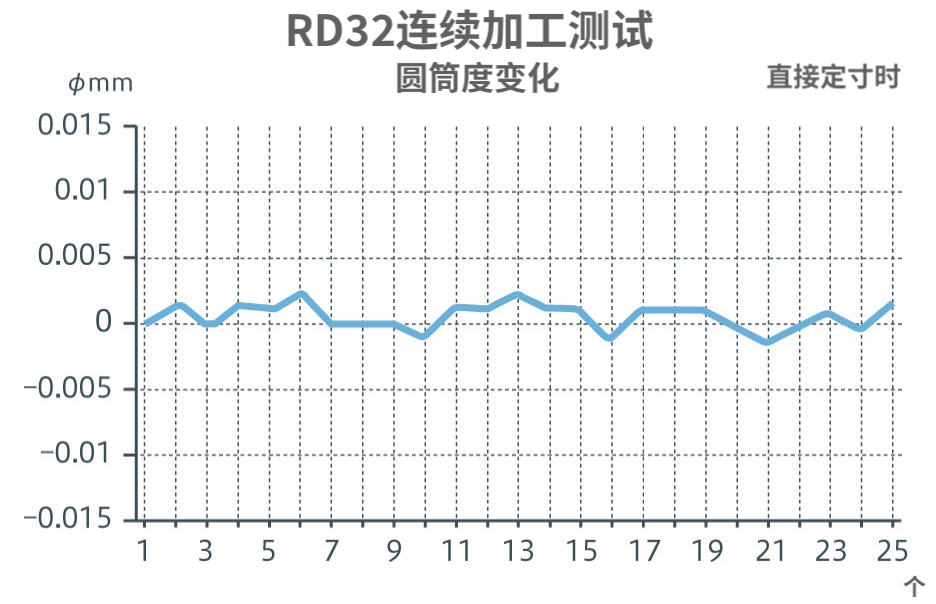

通過提高主軸、進給軸等的機械構造精度和剛性，以及進給  控制的最小指令單位φ0.1μm，實現高加工精度。重復加工精度穩定，即使在冷卻啟動時，1小時后的圓筒度變化也為φ3μm/50mm（RD23/RD32）。



3、規格：

規  格
項目      /      型號		RD23	RD32
加工能力	砂輪滑座型	傾斜/直線	傾斜/直線
	振動（mm）	φ230	φ320
	中心間距離	350	500	1,000
	最大磨削加工直徑	φ150	φ300
	最大磨削重量	80	150
砂輪	砂輪外徑	φ405(φ455)	φ455(φ510)
	內徑×寬度	φ127×50(75)	φ152.4×75 (120)
	周速（m/s）	45 (60)	45 (60)
砂輪架（X軸）	快速進給速度（m/min）	φ20	φ20
	磨削進給速度（mm/min）	φ0.001～20,000	φ0.001～20,000
	指令單位（µm）	φ0.1	φ0.1
工作臺（Z軸）	快速進給速度（m/min）	20	20
	橫移速度（mm/min）	0.001～20,000	0.001～20,000
	指令單位（µm）	0.1	0.1
主軸箱	轉速（min-1）	8～800	10～500
	轉換數	連續	連續
	中心錐孔	MT No.4	MT No.4
尾架	行程	150（內常用行程35）	50（內常用行程50）
	夾緊方式	彈簧	彈簧
	前進后退方式	手動拉桿	手動拉桿
	中心錐孔	MT No.4	MT No.4
	錐孔微調行程	±0.125	±0.125
電機	砂輪電機（kW）	3.7 (5.5)	5.5 (7.5)
	主軸電機（kW）	1.6	3
電源容量（kVA）		12[B] 17[H]	16[B] 26[H]
地面到工件中心高度		1,000	1,105
機床重量		3,000	4,500	5,000
